图层组(已过时,还请参见专题)

# 图层组说明

对接的时候给你们提供的可操作图层列表 通过一个parentId进行获取到所有的可操作图层,这个图层组通过现场运维给你们进行分配产生的.

# 获取图层组下所有的图层信息列表

接口地址:/one-map-server/om/OmCatalog/getLayerGroupLayers

请求方式:GET

请求数据类型:application/x-www-form-urlencoded

响应数据类型:*/*

接口描述:

请求参数:

参数名称 参数说明 请求类型 是否必须 数据类型 schema
parentId 图层组id query false string
queryName 图层名称过滤条件 query false string

响应状态:

状态码 说明 schema
200 Success NodeVo
499 Error NodeVo

响应参数:

参数名称 参数说明 类型 schema
bizType 图层在一张图的业务分类 string
childNode 子节点对象 array ICatalogNode
customParam 图层对象详细信息 object
id 关联对象的id(并不重要) string
name 图层名称 string
parentId string
reId 图层Id(非常重要) string
sysType string

响应示例:

{
    "code": 200,
    "alertType": 0,
    "alertMsg": null,
    "data": [
        {
            "childNode": [],
            "nodeType": "layer",
            "parentId": "1805497405451374592",  //图层组ID
            "style": {},
            "bizType": "point",
            "slots": {
                "icon": "point"
            },
            "reId": "l_1683687472063119360",  //图层id
            "customParam": {   //这是一整个图层对象
                "districtsName": "新疆维吾尔自治区", //图层所属的行政区
                "maxLat": "44.5597827608", //  图层的bbox
                "minLat": "-1.7976931348623157E308",
                "id": "l_1683687472063119360",
                "childIs": "NO",
                "layerUrl": "/sys/geom/rest/t_1683687472063119360/{z}/{x}/{y}",// 图层矢量瓦片的地址
                "fenceGtcId": null,
                "childLayerType": null,
                "appointId": null,
                "showIs": "是",
                "extAttribute": {
                    "auth": { // 整个对象,你们不用关注,这是描述你们对该图层具有的权限的一个描述,一般情况下都会给你们全部设置为true
                        "hasAddRole": true,
                        "hasFindRole": true,
                        "hasDelRole": true,
                        "hasAllRole": true,
                        "hasRole": true,
                        "hasUpdateRole": true
                    }
                },
                "elementCount": 21, //图层里面有多少数据(理解成表里面有多少行)
                "childCountNum": null,
                "layerName": "接口文档演示图层", // 图层名称
                "bizType": "测试",//    ----------------------------------以下字段不用关注----------------------------------------
                "districtCode": "650000",
                "maxLon": "85.0987899997441",
                "orderNum": 29,
                "startendLayerId": null,
                "tagLayerId": null,
                "allowEdit": "YES",
                "signpostLayerId": null,
                "layerTypeSys": "业务图层",
                "var2": null,
                "var1": null,
                "parentLayerId": null,
                "layerType": "point",
                "minLon": "75.025154897",
                "queryRoleRoleId": null,//    ----------------------------------以上字段不用关注----------------------------------------
                "simpleShowField": "名称", //simpleShowField 的value指向的是 字段列表中的 表示名称的字段名称
                "queryRoleUserId": null,
                "tableId": "t_1683687472063119360", //表id  也非常重要
                "cacheIs": "NO",
                "tagsString": "测试"//    ----------------------------------以下字段不用关注----------------------------------------
            },
            "catalogParam": {
                "queryIs": "YES",
                "expandIs": "NO"
            },
            "scopedSlots": {
                "title": "name"
            },
            "name": "接口文档演示图层",
            "id": "1805497443850227712",
            "orderNum": 1,
            "title": "接口文档演示图层",
            "isLeaf": true,
            "selectable": true,
            "key": "1805497443850227712"//    ----------------------------------以上字段不用关注----------------------------------------
        }
    ],
    "location": null
}

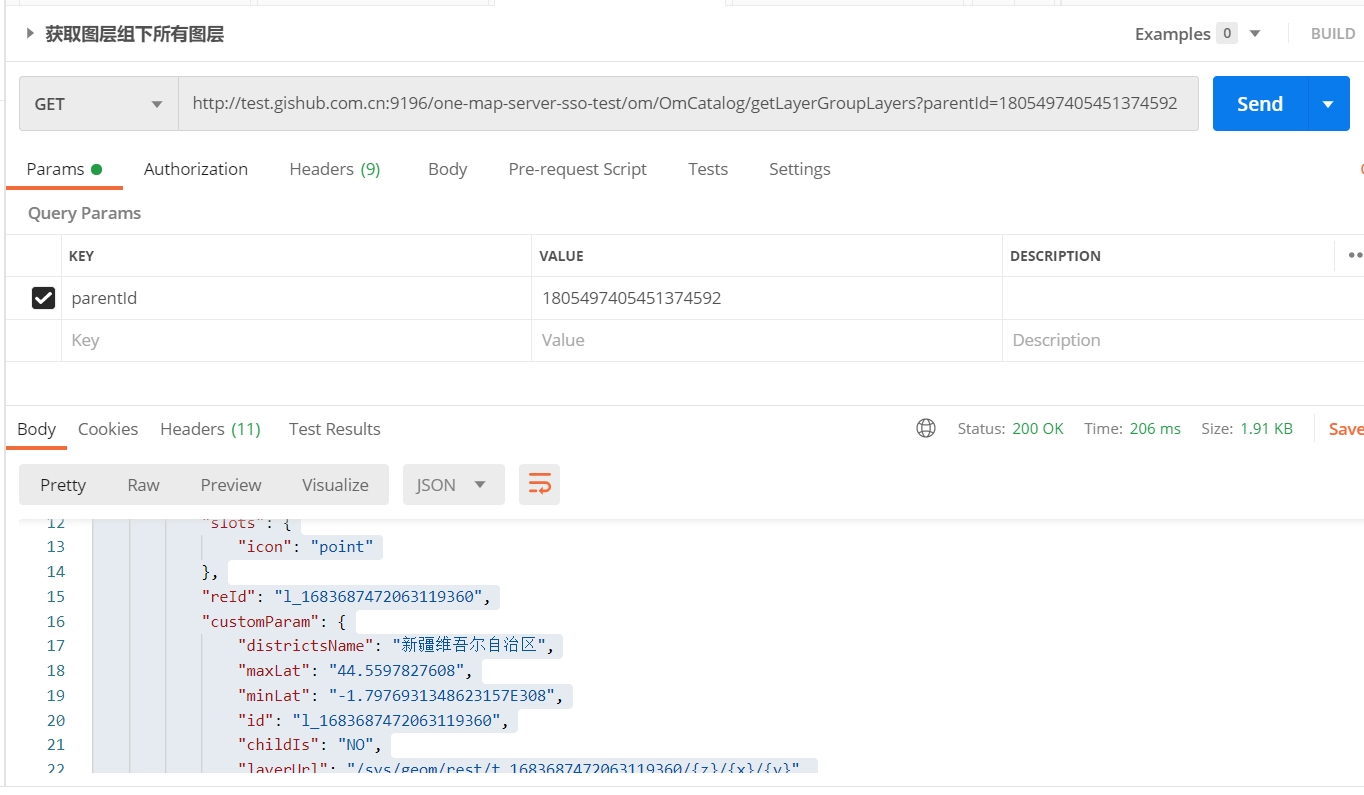

postman示范 img

# 对图层组内部所有内容进行全要素搜索

这个接口的作用,就是类似于图层组里面所有的图层(可以理解成数据库表)来了一个UNION合并,再进行了模糊查询.现在第一版本
暂时只是支持了文本查询,暂时不支持文本模糊加上空间范围搜索.
这个接口由于跨表进行UNION合并,所以当要素多了之后,或者表多了之后,就非常卡顿
这个卡顿是非常明显的,如果对性能有要求,最好不要选择该接口,后期会考虑进行切换方式到ES中进行实现快速搜索.但是现在工作繁忙,无暇兼顾.还望见谅

接口地址:/one-map-server/sys/geom/vector/layerGroupSimpleQuery

请求方式:POST

请求数据类型:application/json

响应数据类型:*/*

请求参数:

参数名称 参数说明 请求类型 是否必须 数据类型 schema
layerGroupId 图层组ID或者专题ID(上面的那个接口的parentId也是他) query false string
queryStr 模糊查询的字符串 query false string
queryType 查询类型(模糊查询 like ,精确查询 equals) query false string
page 分页条件(默认为1) query false string
limit 分页条件(默认25) query false string

响应参数:

参数名称 参数说明 类型 schema
alertMsg 提示消息 string
alertType 提示消息类型 integer(int32) integer(int32)
code 状态码 integer(int32) integer(int32)
data 业务数据 GtcPager«Map«string,object»» GtcPager«Map«string,object»»
list 业务数据 Iterable«Map«string,object»» Iterable«Map«string,object»»
pageNum 当前页码 integer(int32)
pageParam 分页参数 GtcPageParam GtcPageParam
pageNum 当前页码 integer
pageSize 总页数 integer
startRow 游标开始行 integer
pageSize 总页数 integer(int32)
startRow 游标开始行 integer(int64)
total 总条数 integer(int64)
location 跳转地址 string

响应示例:

{
    "code": 200,
    "alertType": 0,
    "alertMsg": null,
    "data": {
        "pageSize": 10,
        "startRow": 10,
        "pageNum": 1,
        "pageParam": {
            "pageSize": 10,
            "startRow": 10,
            "pageNum": 1
        },
        "total": 2,//返回总条数
        "list": [
            {
                "type": "layer", //表示图层 名称命中了模糊查询条件
                "layer_meta": { //图层对象
                    "layerType": "point",
                    "simpleShowField": "名称",
                    "bizType": "测试",
                    "layerUrl": "/sys/geom/rest/t_1683687472063119360/{z}/{x}/{y}",
                    "crs": "4326",
                    "districtsName": "新疆维吾尔自治区",
                    "tableId": "t_1683687472063119360",
                    "elementCount": 22,
                    "id": "l_1683687472063119360",
                    "layerName": "接口文档演示图层",
                    "styleDefaultId": "point_df"
                },
                "highlightStr": "接口文档演示图层", // 高亮字符串(模糊查询命中的内容)
                "layerName": "layerName"
            },
            {
                "type": "element", //表示图层 里面的要素 名称命中了模糊查询条件
                "layer_meta": {
                    "layerType": "point",
                    "simpleShowField": "名称",
                    "bizType": "测试",
                    "layerUrl": "/sys/geom/rest/t_1683687472063119360/{z}/{x}/{y}",
                    "crs": "4326",
                    "districtsName": "新疆维吾尔自治区",
                    "tableId": "t_1683687472063119360",
                    "elementCount": 22,
                    "id": "l_1683687472063119360",
                    "layerName": "接口文档演示图层",
                    "styleDefaultId": "point_df"
                },
                "simpleShowField": "名称",
                "showFieldValue": "文档",
                "highlightStr": "文档",
                "highlightField": "名称",
                "vactor_data": { //被命中的要素的 详细信息
                    "gtc_id": "1805501386261106688", //通过图层对象的tableId和这个gtcId 可以查询的要素的详细信息
                    "名称": "文档"
                }
            }
        ]
    },
    "location": null
}

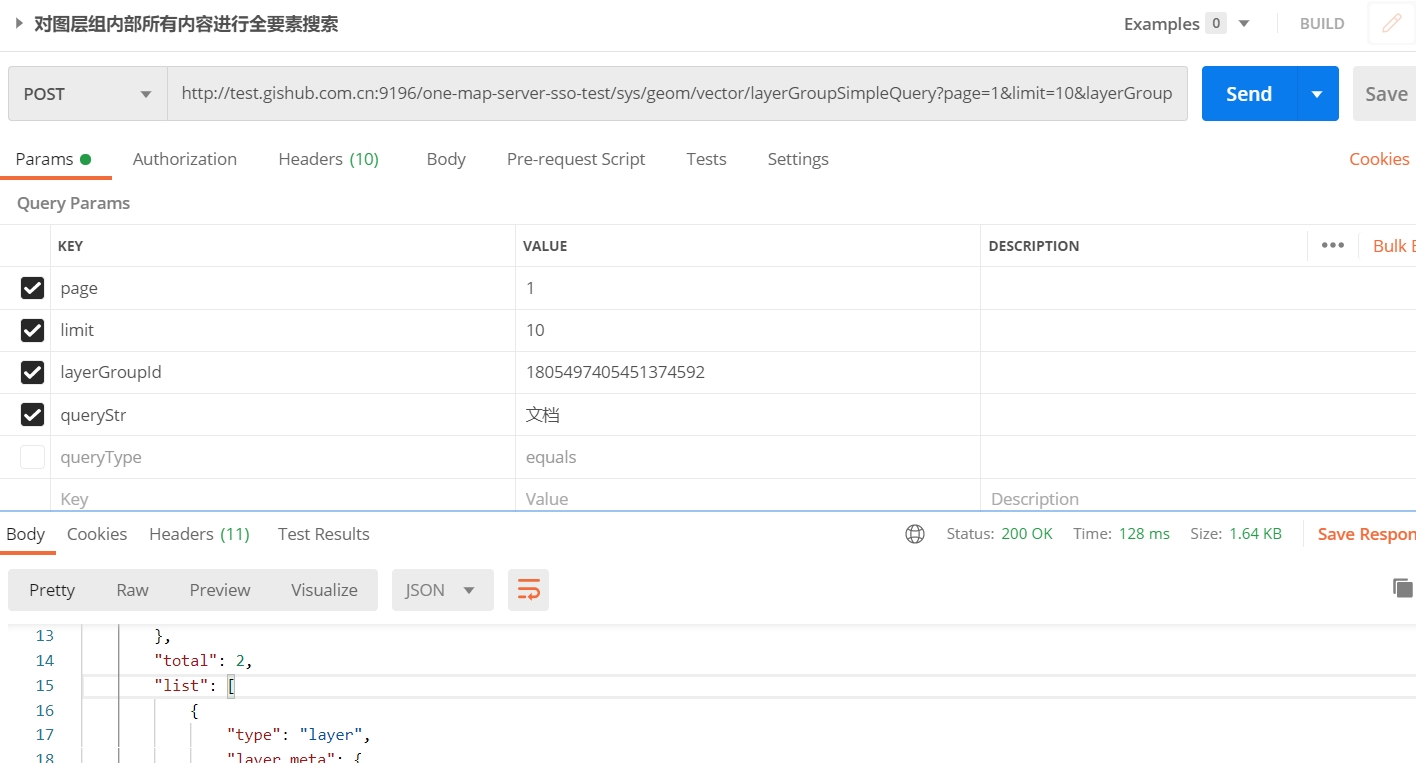

postman效果

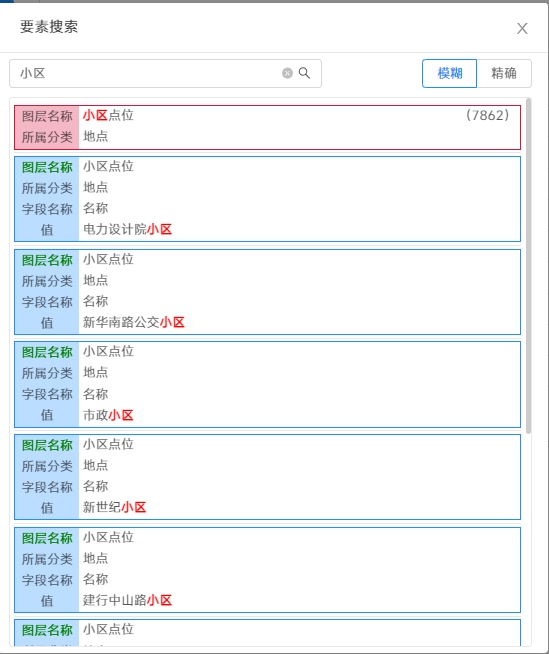

使用方式
